旋盤加工されたアルミのリングを2分割しています。
加工が進むと加工液が濁ってスパークの様子は見えなくなってしまうので、加工し始めの頃に撮影してみました。

#ミクロ技研 #ワイヤーカット加工 #ワイヤーカット #戸田市 #2分割加工

既製品のスプロケットからの切り出し加工

中心穴と写真上の丸穴とで回転位置を出し指定された角度で切り抜いています。

#ワイヤーカット #ワイヤーカット加工 #ミクロ技研 #三菱電機 #埼玉 #戸田市

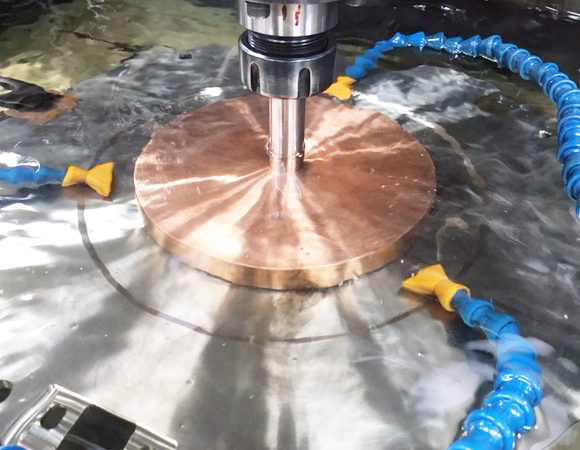

今回は外径約60mmのスプライン形状を横放電で加工しました。
長さが50mm超えの加工だった事もあり、スラッジのはけが悪くて想定以上に時間が掛かってしまった。
横方向と縦方向に寸法差は出てしまったが、同時に注文して頂いたワイヤーカット加工でのスプライン穴に、かなり良い嵌め合いで出来上がりました。

まだまだ経験が足りないですが、それでも横放電は難しい?

#型彫放電加工 #三菱電機 #横放電 #スプライン加工 #ミクロ技研

先日、国内ハサミメーカーであるアルスコーポレーション様の取材を受け、記事が同社のwebサイトにアップされました。
弊社のお客様、及び弊社webサイトにお越しいただいた皆様にご覧いただけたらと思い、お知らせさせて頂きます。

記事中にもございますが、弊社でかれこれ15年以上前から薄板や箔の材料切断の際に重宝して使用していたハサミが同社の製品で、取材担当の方とのご縁もあり今回紹介された次第です。

https://www.ars-shop.net/contents/chokigallery/craft/micro/

アルミ素材にM3のタップ加工中、タップを折ってしまったとの事で持込。

穴径が小さくアルミに対しては細穴加工機だと仕上がりが余り良くないので型彫放電加工機でタップ除去しました。

テーパー角度14度の加工
幅公差は0〜＋0.1でしたが大きめを狙って欲しいとの事で＋0.06〜＋0.09の範囲に収まりました。
面粗度はRa0.61 Rmax5.0程度に仕上げてあります。

2週間程前から運転すると「ギャ〜ーーーーー」と地獄の様な叫び声をあげてたワイヤーカット加工機の加工液ポンプ

ベアリングが原因かと下ろして分解してみたら、液が上がって来ない所にパッキンの緩みが原因で液が掛かりベアリングが錆だらけ…

硬くて手でも回すのが大変…

錆びた表面を磨いてからベアリングの型番を調べてミスミから購入

先程届いたので組み付けてみた。

無事に静かな元の状態に戻りました。
部品代・送料だけで済んで助かった?

2週間ほど前から運転すると「ギャーーーーー」っと地獄の門を開けたかのような叫び声をあげていたワイヤカット加工機。
ベアリングが元凶っぽかったので、30キロほどあるポンプを機械から外し、分解してみると本来、加工液が入るべきではない部分に水が浸入。その結果ベアリングが錆びついてしまっていた。

やっとの思いでベアリングを外し、錆で見えなくなっていた型番を解読してMISUMIで注文。
今朝届いたので早速入れ替えて運転してみた。

もう、嬉しくなるほどの静けさ……。こうだよ。こうでなくっちゃ。

ポンプ交換ともなれば部品代だけで10数万、色々込みで20万は掛かってただろう。
それが送料込みの千数百円で済んだことのうれしさったら…

幅8mmH7公差のキー溝を両側に
外側の歯車の山と90度の位置と指定されています。
この様な加工ではケガキ線基準ではなく外の歯車と中心穴で厳密に角度を割り出して加工致します。

#キー溝加工 #ワイヤーカット #ワイヤーカット放電加工 #ミクロ技研

日本建築の「追っかけ継ぎ」をアレンジしてワイヤーカット加工の見本を製作してみました。

本来は木材同士をつなぐ方法で、左右同じ形の物を作って繋ぎますが、今回は一部にテーパー加工をプラスして少し難易度上げてあります。

#追掛け継ぎ #追っかけ継ぎ #ワイヤーカット加工 #ミクロ技研 #埼玉県 #戸田市
